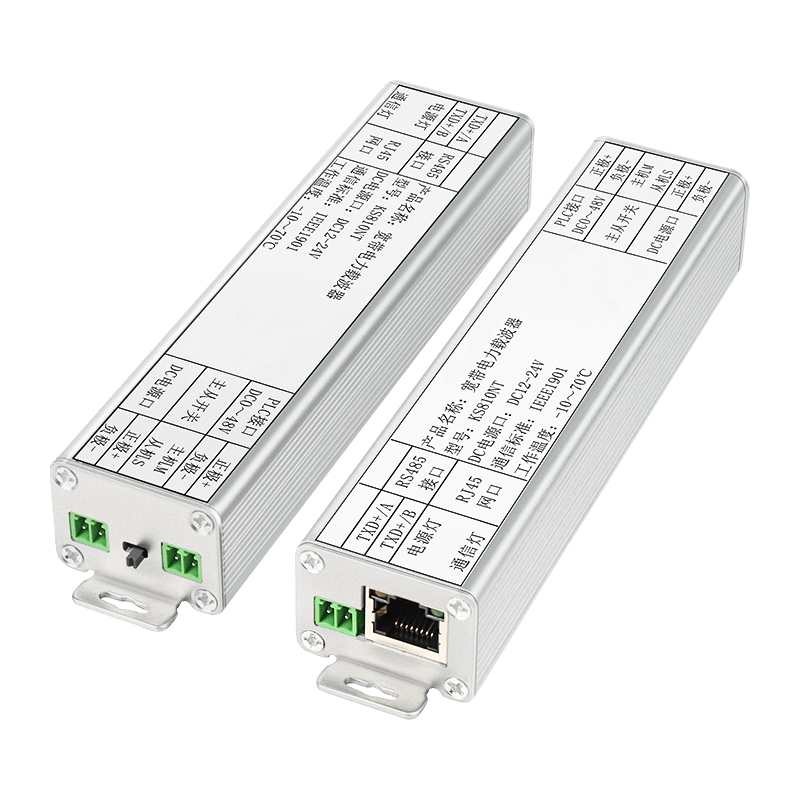

General type KS810NT is suitable for alternating current AC 0-220V or direct current DC 0-400V power line carrier (PLC) communications，AC, DC, or uncharged dedicated lines are available.The PLC need separate power supply，supply voltage is DC 12-48V.According to the power line with the load situation is divided into two types of wiring, with load and without load dedicated line.

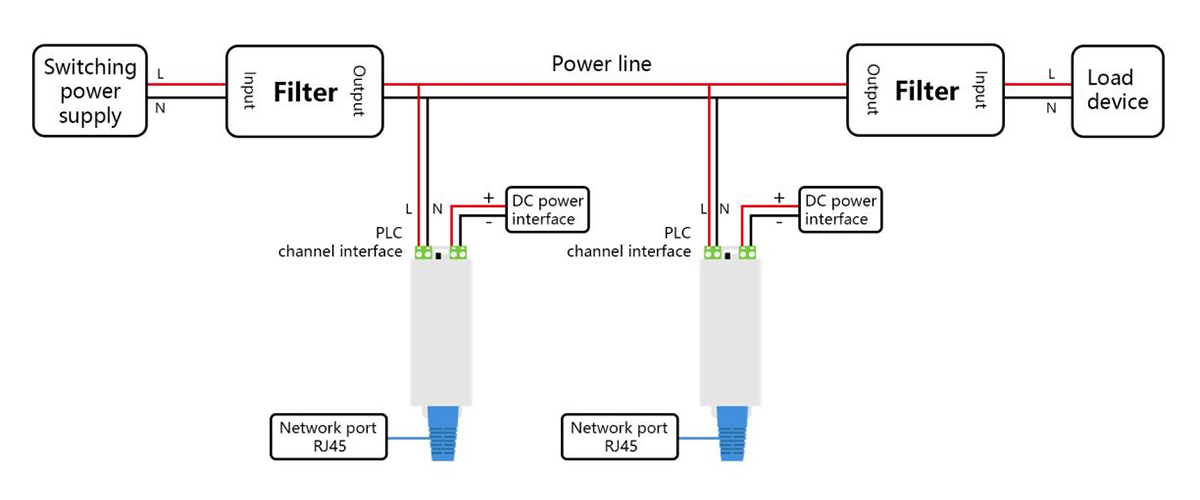

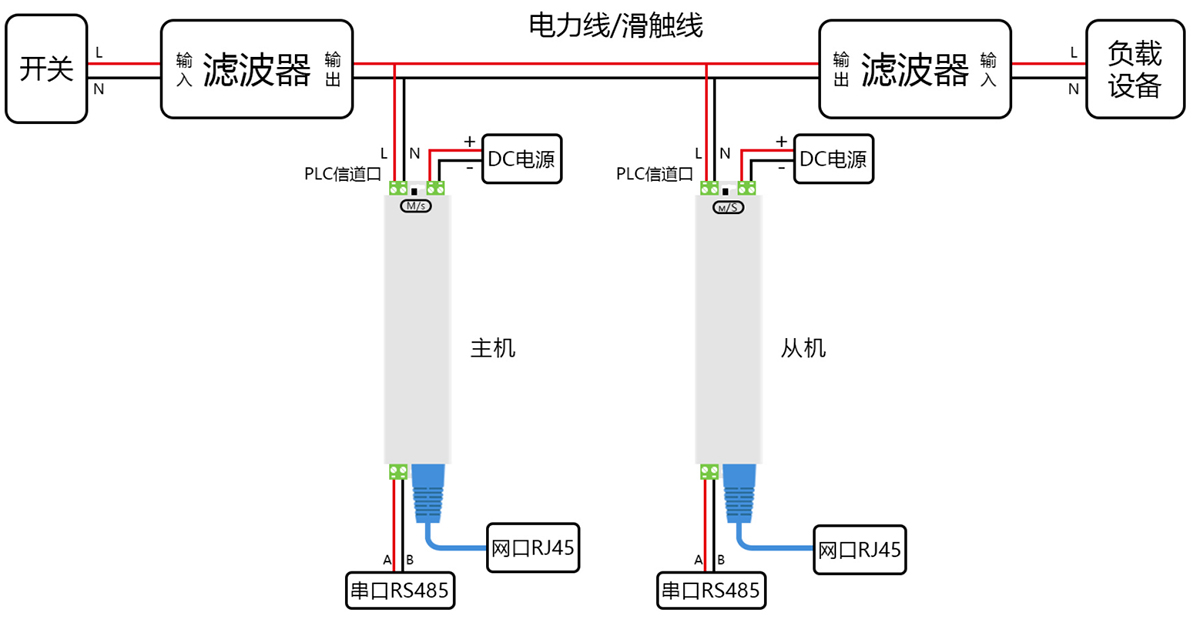

3.General type KS810NTpower line with load，need to be used with filter.The power port connects to a DC12-48V power supply，distinguish between positive and negative poles；PLC channel port is connected in parallel to the DC power line，no need to distinguish between phase sequence or positive and negative polarity.Reference wiring schematic：
Figure 3

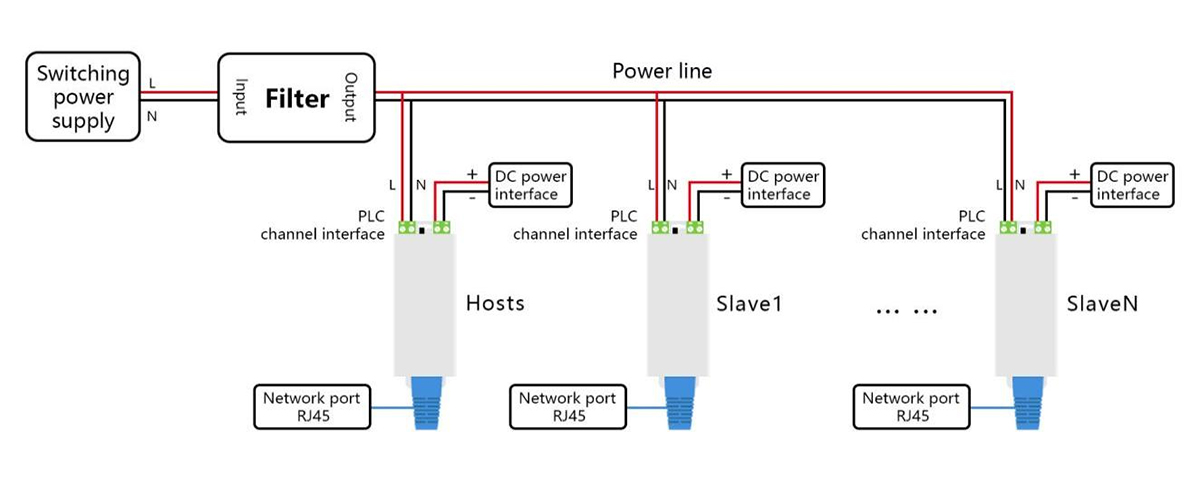

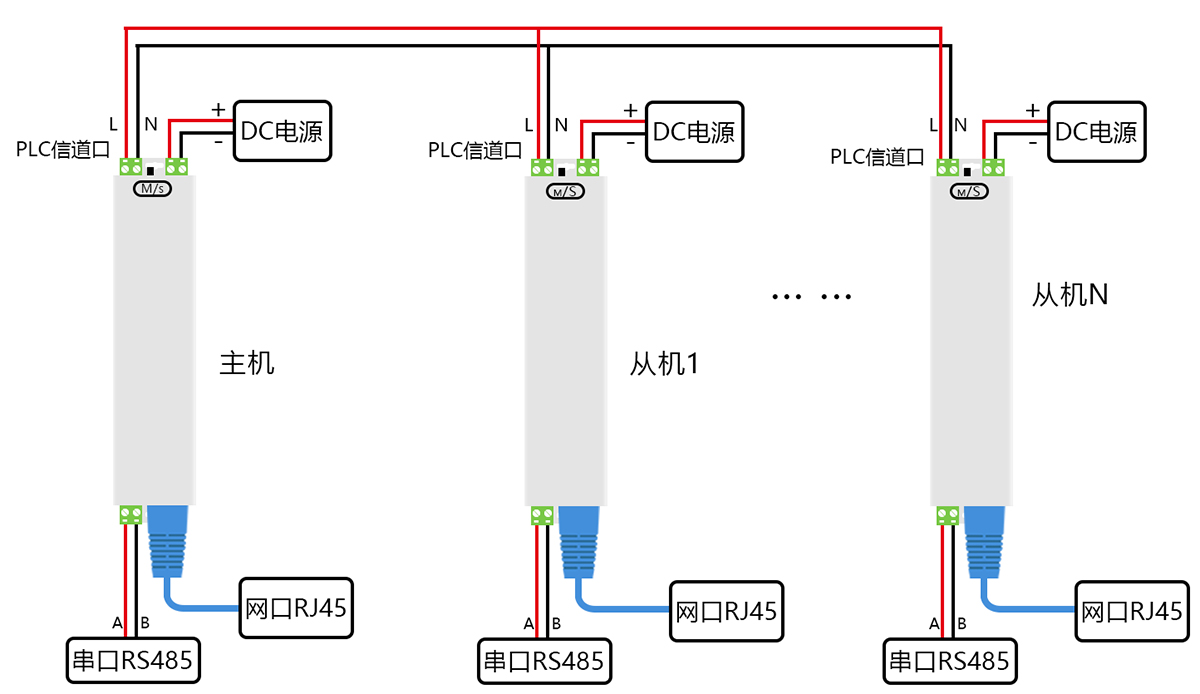

4. General type KS810NT power lines without loads go on dedicated lines，power port for DC12-48V power supply，distinguish between positive and negative poles；PLC channel port is connected in parallel to the DC power line，no need to distinguish between phase sequence or positive and negative polarity.Reference wiring schematic：
Figure 4
Technical data
|
Classification |
Technical indicators |
|
|
Power supply |
DC 12-48V |
|
|
PLC Signal port |
NS type: DC12-48V |
NT type: AC 0-220V or DC 0-400V |
|
Any two-core cables, power line, slip contact cord, slip ring cables |
||
|
Modulation type |
OFDM modulation type |
|
|
Carrier frequency |
2～28 MHz |
|
|
Ethernet bandwidth |
10M/100Mbps self-adaption |
|
|
Transmission distance |
Ordinary power lines is 500 meter，coaxial cable 2 kilometer，class 10 relay up to 3-5 kilometre |
|
|
RS485 |
Support Modbus RTU agreement，baud rate configurable 1200~115200bps |
|
|
Data delay |
Within 10ms |
|
|
Packet loss probability |
Less than 0.1‰ |
|
|
Overall power consumption |
≤3W |
|
|
Standard agreement |
TCP/IP，UDP，Profinet，Home Plug，Home PlugAV，Modbus-TCP， IEEE 802.3，IEEE 802.3U，IEEE 802.3ab，IEEE 1905.1， IEEE 1900，IEEE 1901 etc |
|
|
Way of encryption |
AES-128bit |
|
|
Multicast |
Support IGMP multicast protocols,the maximum number of nodes is 128 |
|
|
Exterior dimensions |
Size：160*35*26mm （L*W*H） Weight：250g Install：Earhook |
|
|
Environmental requirement |
Operating temperature：-40℃～85℃ Operating humidity：20%-95%（No condensation） Storage temperature：-40℃～85℃ |
|
|
Working time |
Industrial grade, supports 7*24 hours all-weather work |
|
