Carrier module KS810N is divided into DC type KS810NS and general type KS810NT，supports bus, star, tree, and hybrid network topological structure.
DC type KS810NS is suitable for DC12-48V carrier communication on power lines，according to the power line with load is divided into two types of wiring, with load and without load dedicated line.

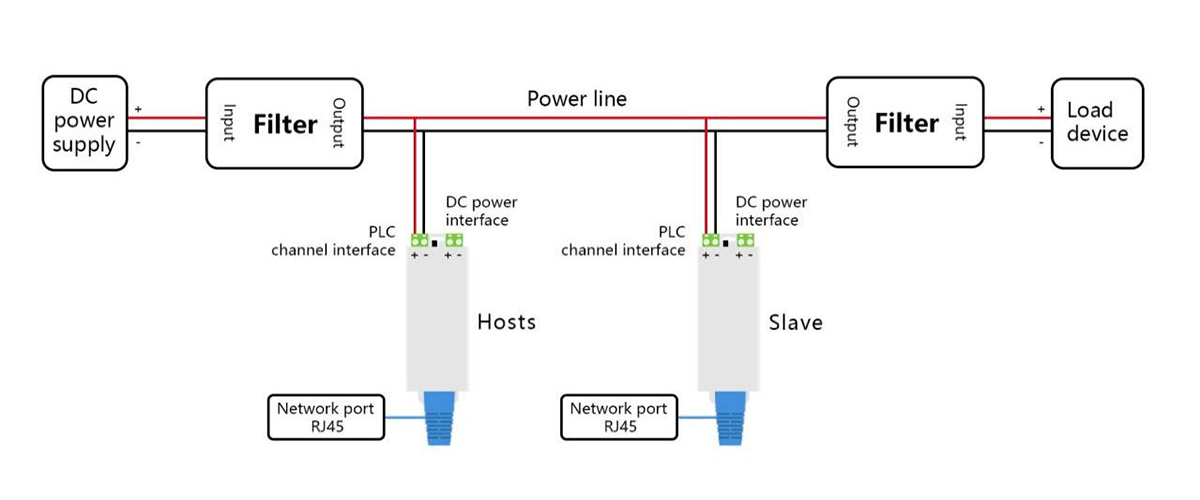

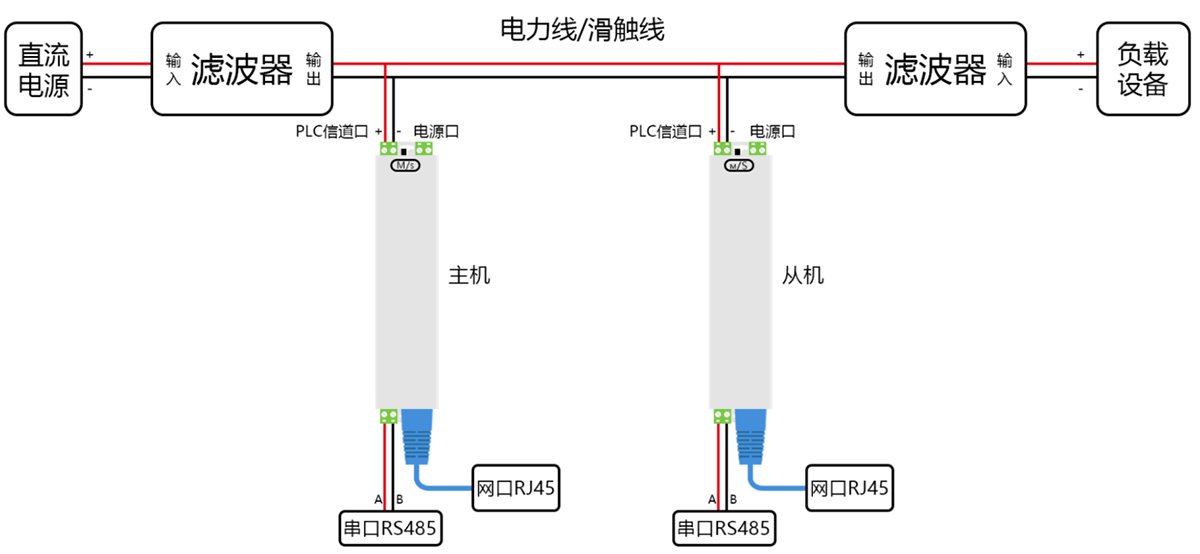

1. DC type KS810NS power line with load，need to be used with filter.The power supply port is suspended and not connected，PLC channel port is connected in parallel to the DC power line，be careful to distinguish between positive and negative poles.Reference wiring schematic：
Figure 1

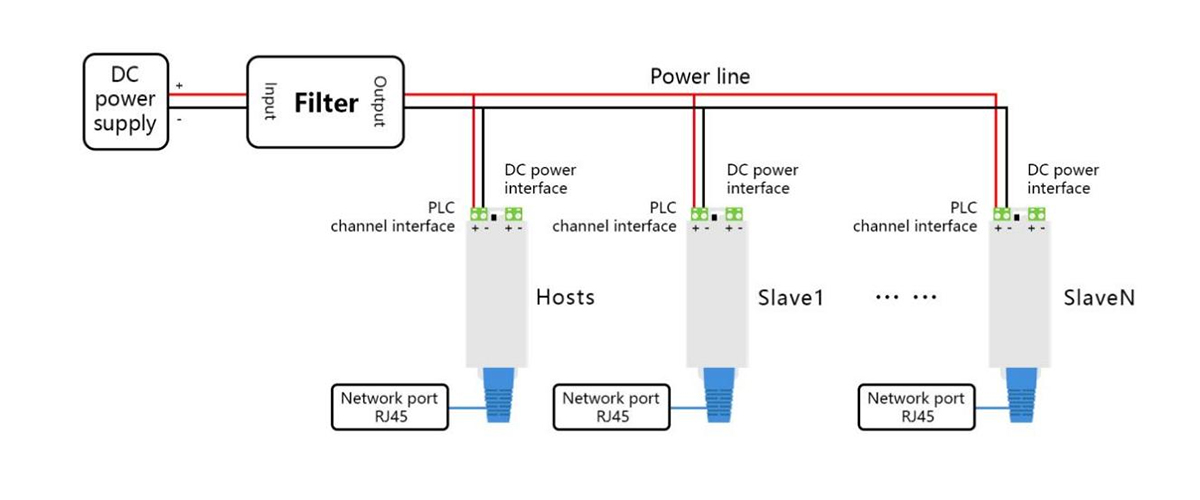

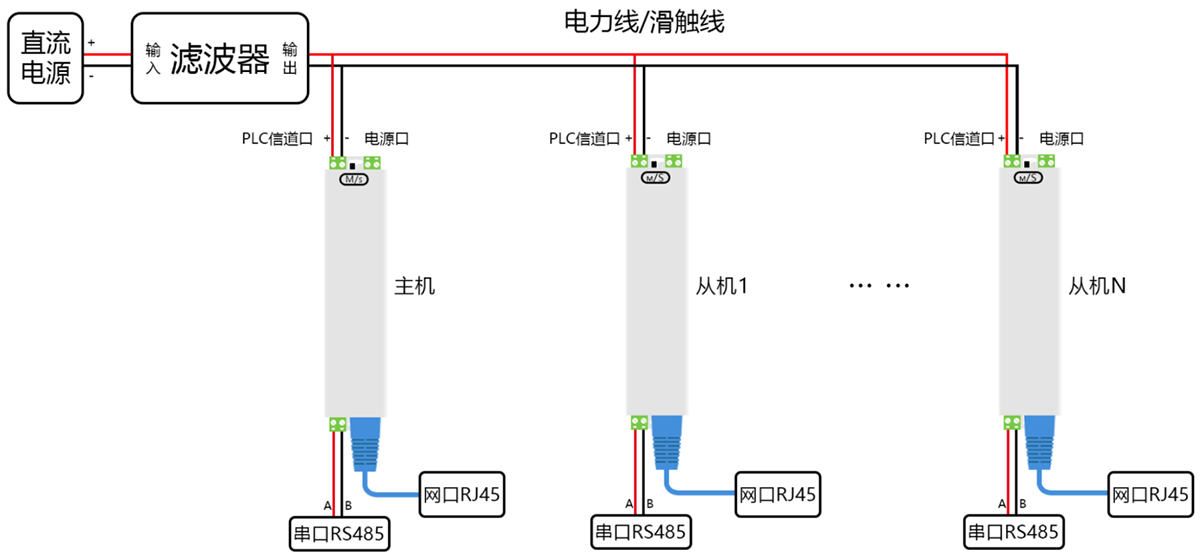

2. DC type KS810NS power lines without loads go on dedicated lines，the power port of the carrier on the power supply side is connected to a DC12-48V power supply，other carrier power supply port is suspended and not connected，the channel ports of all carriers are connected in parallel to the DC power line，be careful to distinguish between positive and negative poles.Reference wiring schematic：
Figure 2
Technical data
|
Classification |
Technical indicators |
|
|
Power supply |
DC 12-48V |
|
|
PLC Signal port |
NS type: DC12-48V |
NT type: AC 0-220V or DC 0-400V |
|
Any two-core cables, power line, slip contact cord, slip ring cables |
||
|
Modulation type |
OFDM modulation type |
|
|
Carrier frequency |
2～28 MHz |
|
|
Ethernet bandwidth |
10M/100Mbps self-adaption |
|
|
Transmission distance |
Ordinary power lines is 500 meter，coaxial cable 2 kilometer，class 10 relay up to 3-5 kilometre |
|
|
RS485 |
Support Modbus RTU agreement，baud rate configurable 1200~115200bps |
|
|
Data delay |
Within 10ms |
|
|
Packet loss probability |
Less than 0.1‰ |
|
|
Overall power consumption |
≤3W |
|
|
Standard agreement |
TCP/IP，UDP，Profinet，Home Plug，Home PlugAV，Modbus-TCP， IEEE 802.3，IEEE 802.3U，IEEE 802.3ab，IEEE 1905.1， IEEE 1900，IEEE 1901 etc |
|
|
Way of encryption |
AES-128bit |
|
|
Multicast |
Support IGMP multicast protocols,the maximum number of nodes is 128 |
|
|
Exterior dimensions |
Size：160*35*26mm （L*W*H） Weight：250g Install：Earhook |
|
|
Environmental requirement |
Operating temperature：-40℃～85℃ Operating humidity：20%-95%（No condensation） Storage temperature：-40℃～85℃ |
|
|
Working time |
Industrial grade, supports 7*24 hours all-weather work |
|
